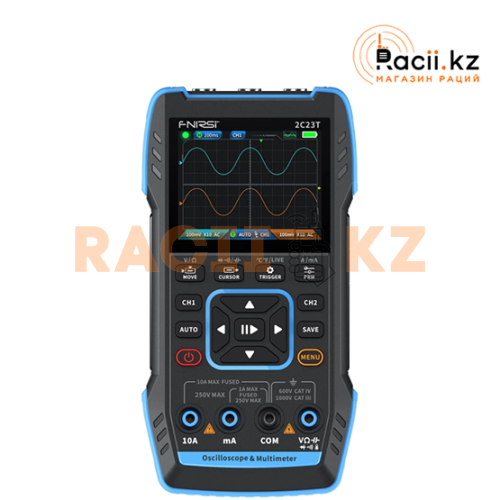

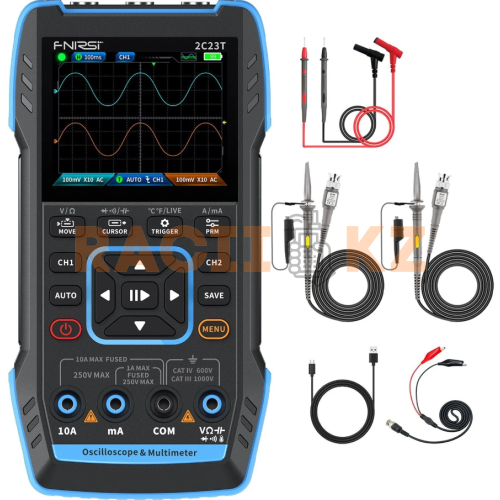

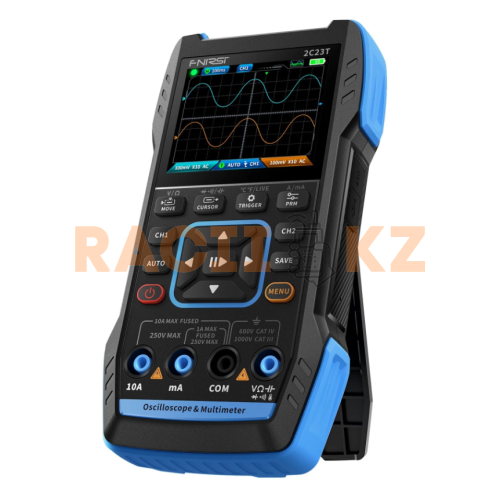

Цифровой осциллограф FNIRSI 2C23T

Цифровой осциллограф FNIRSI 2C23T — портативный многофункциональный прибор «3-в-1», объединяющий осциллограф, мультиметр и генератор сигналов. Отлично подходит для ремонта, обучения, обслуживания электроники и полевых измерений.

Описание:

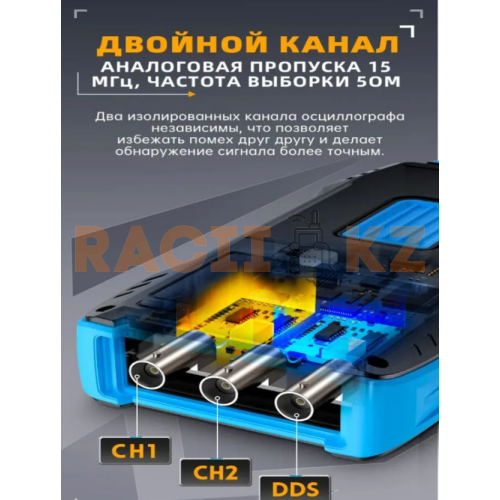

FNIRSI 2C23T разработан с компактностью и универсальностью в приоритете. Осциллограф на двух каналах поддерживает частоту дискретизации 50 Мвыб/с и полосу пропускания 10 МГц на каждый канал. Устройство построено на аппаратной архитектуре FPGA + MCU + ADC, что обеспечивает высокую стабильность сигналов и защиту — максимум измеряемого напряжения достигает ±400 В. Встроенный цифровой мультиметр позволяет измерять напряжение (AC/DC), ток, сопротивление, ёмкость, проводить прозвонку и тест диодов с разрешением до 10000 отсчётов. Дополнительно имеется встроенный генератор сигналов DDS: можно формировать до 7 типов волн (синус, квадрат, треугольник, шум и др.) на частотах до 2 МГц с шагом 1 Гц. Есть функция сохранения скриншотов осциллограмм — изображения можно экспортировать на компьютер через USB Type-C. Питание осуществляется от встроенного литий-ионного аккумулятора (3000 мА·ч), автономность до 6 часов. Корпус прочный, а 2,8-дюймовый цветной экран обеспечивает удобное считывание данных.

Характеристики:
• Тип устройства: осциллограф + мультиметр + генератор сигналов
• Каналы осциллографа: 2
• Частота дискретизации: 50 Мвыб/с
• Полоса пропускания: 10 МГц (на канал)
• Глубина памяти: 32 кБ
• Входное сопротивление осциллографа: 1 МОм
• Диапазон временной базы: от 50 нс до 10 с
• Вертикальная чувствительность: 20 мВ/дел — 10 В/дел (X1)
• Максимальное измеряемое напряжение: ±400 В
• Режимы триггера: Авто / Нормальный / Одиночный
• Тип триггера: фронт нарастания / спадания
• Методы связи каналов: AC / DC
• Генератор сигналов: частота 1 Гц … 2 МГц, амплитуда 0,1 — 3,3 В, 7 форм волн
• Мультиметр: измерение AC/DC напряжения, AC/DC тока, сопротивления, ёмкости, тест диодов и прозвонка
• Разрешение мультиметра: до 10 000 отсчётов
• Экран: 2,8″, цветной, разрешение 320×240
• Аккумулятор: 3000 мА·ч

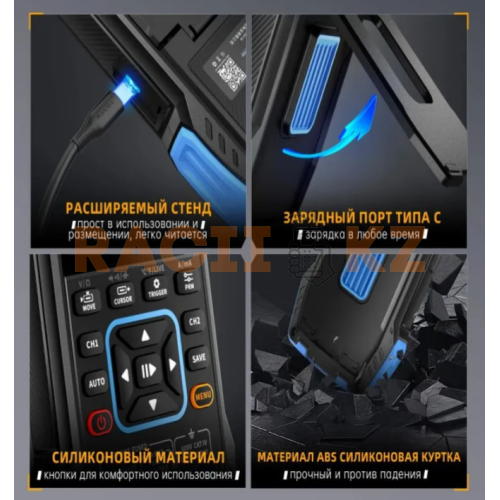

• Зарядка: через USB Type-C
• Время работы в режиме ожидания / активной работы: до ~6 часов
• Размеры: около 167×89×35 мм
• Вес:  300 г

Цифровой осциллограф FNIRSI 2C23T — идеальное решение для тех, кому нужен универсальный измерительный инструмент, объединяющий функции осциллографа, мультиметра и генератора сигналов. Он удобен для диагностики электронных схем, тестирования компонентов и научных задач.
